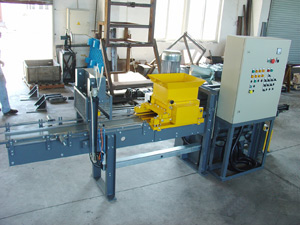

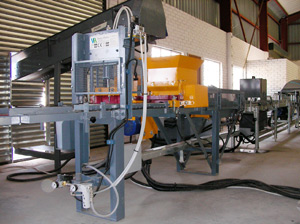

沃泰克斯UNO900系统

生产能力:900片/小时

沃泰克斯UNO900系统 沃泰克斯UNO900系统

沃泰克斯UNO900系统适合于每年1-2百万片的市场需求,这套系统配备了自动的生产过程,包括:瓦片和托板的分离,托板的喂入,喷脱模油和挤出。

铝托板从挤出机的底部推入,挤出后的瓦片按尺寸切割。湿瓦片手动上架养护,同时养护完的瓦片被卸下放在输送带上。铝托板与干瓦片分离后经过涂油台进入挤出机,干瓦片码放成垛。沙子由刮沙机进入料斗称重,然后与水泥、氧化铁(如需要)进行干搅拌,3分钟后加水搅拌。进入搅拌机和水。颜料自动搅拌。搅拌好的混凝土通过传送带进入挤出机。采用热养护系统可以使产量加倍,日产量达到每天6000片时,需要配套一台Vortex Uno Mini/R型脊瓦挤出机。

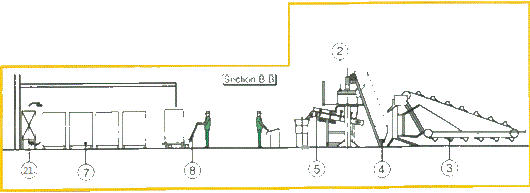

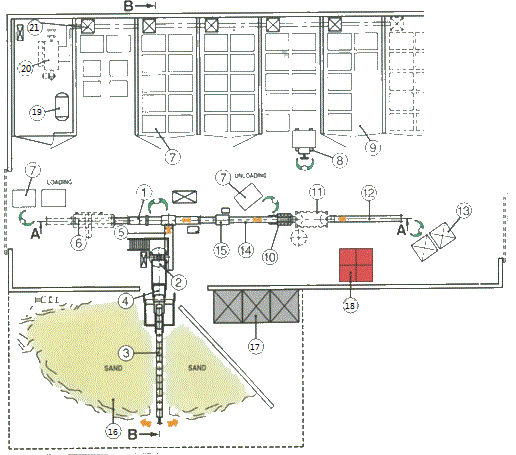

21 heat exchangers(optional) 21、热交换器(可选)
20 boiler(optional) 20、锅炉(可选)
19 air compressor(optional) 19、空气压缩机(可选)
18 pigment bags stock 18、颜料储存处
17 cement bags stock 17、水泥储存处
16 sand stock 16、沙子储存处
15 oiling booth 15、涂油台
14 pallets feeding conveyor 14、托板传送带
13 manual packing 13、手动包装
12 dry tiles conveyor 12、干瓦传送带
11 acrylic paint applicator(optional) 11、丙烯酸喷涂台(可选)
10 depalleter manually fed 10、托板分离台
9 curing chambers 9、养护室
8 transpallet 8、液压手推车
7 racks for 96 tiles/each 7、96片屋面五养护架
6 slurry applicator(optional) 6、水泥浆喷淋器
5 mix belt conveyor and hopper 5、混凝土传送带和喂料斗
4 skip with weghing unit for sand 4、带沙子称重单元的料斗
3 automatic sand scraper 3、自动沙子刮沙机
2 900planetary mixer 2、行星式搅拌机
1 Extruder"Uno 900" 1、Uno 900 挤出机
